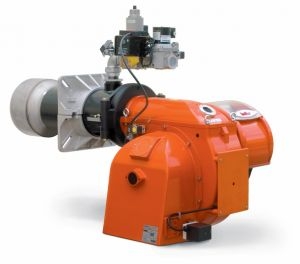

Газовая горелка BGN 390 LX
Технические и функциональные характеристики
- Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.
- Двуступенчатая прогрессивная.
- Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40,
- установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).
- Способна работать с любым типом камеры сгорания.
- Образование газовоздушной смеси в воздуходувной трубе.
- Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих веществ, в частности оксидов азота (Nox).
- Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
- Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
- Регулировка минимального и максимального расхода воздуха посредством электрического сервопривода с закрытием
- заслонки в положении покоя, чтобы тепло не рассеивалось в дымоходе. .
- Регулировка оборотов вращения вентилятора при изменении мощности горелки благодаря преобразователю частоту,
- позволяющему значительно сократить уровень шума и потребление элекроэнергии (только для варианта V).
- Соответствие устройства для контроля уплотнения клапана в соответствии с европейским стандартом EN676.
- Оборудована одним фланцем, одной изолирующей перемычкой для крепления котла.
Конструктивные характеристики
- Часть вентилятора из алюминиевого сплава.
- Высокоэффективный центробежный вентилятор.
- Впускное устройство для воздуха горения с устройством регулировки потока.
- Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
- Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
- Трехфазный электрический двигатель вентилятора (электронно контролируется преобразователем частоты, вариант V).
- Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
- Моноблочная модуляционная газовая труба рабочим клапаном и клапаном безопасности, контроллером упротнения
- клапанов, переключателем минимального давления, регулятором давления и газовым фильтром.
- Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
- Проверка наличия пламени через ионизацию электродов.
- Панель управления состоящая из переключателя вкл/выкл, переключателя автом/ручна. И мин./макс, индикатора работы и блокировки.
- Клеммный блок для подачи электричества и терморегулирования горелки, а также для контроля второй ступени и соединения с электронным регулятором мощности.
- Уровень защиты электроустановки IP40.
Стандартная комплектация:
Комплект крепления горелки к котлу.
Примечания:
1) Автоматическое перекрытие доступа воздуха в топку.
2) Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
