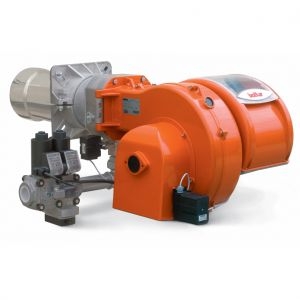

Газовая горелка TBG 80 LX PN

• Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.
• Функционирование на двух прогрессивных ступенях/модуляционное.
• Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40,
• установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).
• Регулировка газа посредством рабочего клапана пропорционального типа, управляемого пневматически.
• Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
• Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс III).
• Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
• Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
• Регулировка расхода воздуха заслонкой с линейным открытием, открываемой электрическим сервоприводом.
• Закрытие воздушной заслонки в положении покоя.
• Регулировка оборотов вращения вентилятора при изменении мощности горелки благодаря преобразователю частоту, позволяющему значительно сократить уровень шума и потребление элекроэнергии (только для варианта V).
• Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
• Электрический щит класса защиты IP55.
• Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным
• теплогенераторам.
• Возможность расположения выхода газовой рампы или сверху вниз или снизу вверх.

1. Корпус выполнен из легкого сплава алюминия.
2. Центробежный вентилятор из легкого сплава алюминия.
3. Привод вентилятора ? трехфазный электрический двигатель из легкого сплава.
4. Электрический двигатель вентилятора, контролируемый электронно преобразователем частоты (вариант V).
5. Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась оптимальная линейность открытия воздушной заслонки.
6. Электрический щит выполнен из легкого сплава алюминия.
7. Электрические соединения выполнены на печатной схеме.
8. Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова, тумблером автоматического/ручного режимов и минимальной/максимальной мощности, подготовлен для монтажа регулятора RWF40.
9. Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный функцией обнаружения неисправностей в функционировании.
10. Обнаружение пламени посредством электрода ионизации.
11. Газовая рампа с клапаном безопасности и рабочим клапаном пропорционального типа с пневматическим приводом, реле минимального давления, регулятором давления и газовым фильтром.
12. "Умные" разъемы горелки/рампы (для защиты от неправильного использования).

Примечания:
1) Горелка оборудована устройством перекрытия доступа воздуха в топку.
2) Согласно EN676 устройство контроля герметичности клапанов
не требуется.
3) Номинальная калорийность природного газа при 0 °C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
