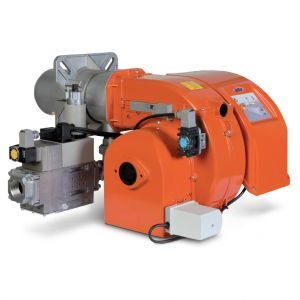

Газовая горелка TBG 60
Технические и функциональные характеристики:Примечания:
- Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.
- Одноступенчатая (вкл/выкл).
- Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
- Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
- Образование газовоздушной смеси в воздуходувной трубе.
- Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих веществ, в частности оксидов азота (Nox).
- Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла. Регулировка расхода воздуха на горение.
- Регулировка газа посредством рабочего двухступенчатого клапана с электромагнитным управлением. Возможность добавления устройства для контроля уплотнения клапана.
- Оборудована одним коннектором с 7 контактами, одним фланцем, одной изолирующей перемычкой для крепления котла.
Конструктивные характеристики:
- Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
- Высокоэффективный центробежный вентилятор.
- Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха.
- Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
- Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали. Окошко для контроля пламени.
- Привод вентилятора ? однофазный электрический двигатель для TBG 45, трехфазный для TBG 60.
- Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
- Ручная регулировка потока.
- Газовая рампа с клапаном безопасности и рабочим клапаном 1-й/2-й ступеней с электромагнитным приводом, реле минимального давления, регулятором давления и газовым фильтром.
- Проверка наличия пламени через ионизацию электродов.
- Щит управления с мнемосхемой и яркими контрольными лампочками функционирования и блокировки, выключатель пуска/останова и кнопка разблокировки горелки.
- Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
- Электрические соединения выполнены на печатной схеме.
- Высоконадежные разъемы для соединения с газовой рампой.
- Розетка с 7 контактами для электропитания горелки и подключения термостата.
- Подготовлена для подключения к микроамперметру с ионизационным кабелем.
- Электропроводка класса защиты IP44.
Стандартная комплектация:
Комплект крепления горелки к котлу (фланец, прокладка) и семиполярный разъем.
