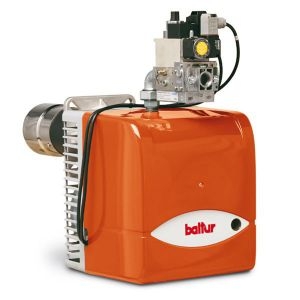

Газовая горелка BTG 20 ME
Технические и функциональные характеристики:Примечания:
- Двуступенчатая прогрессивная.
- Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40 (заказывается отдельно вместе со специальным набором для модуляции).
- Способна работать с любым типом камеры сгорания.
- Образование газовоздушной смеси в воздуходувной трубе.
- Отличные результаты горения благодаря регулировке воздушной заслонки и головки горения.
- Головка горения с частичной рециркуляцией сгоревших газов позволяет достичь низких выбросов оксидов азота (класс II в соответствии с нормативом EN676).
- Регулировка расхода воздуха на горение с автоматическим закрытием заслонки при останове горелки во избежание рассеивания тепла через дымоход.
- Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
- Добавлено устройство контроля уплотнения клапана.
- Горелка оснащена фланцем и изоляционной прокладкой для крепления к котлу, 4-штырьковым и 7-штырьковым разъемами.
Конструктивные характеристики:
- Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
- Высокоэффективный центробежный вентилятор.
- Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха.
- Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
- Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
- Окошко для контроля пламени.
- Монофазный электромотор для вентилятора.
- Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
- Регулировка воздуха на горение посредством шагового электрического сервопривода.
- Газовая рампа включает:Дисковый затвор, управляемый шаговым электрическим сервоприводом.
- Моноблочный клапан, включающий рабочий клапан и клапан безопасности.
- Реле минимального давления/контроль герметичности клапанов, регулятор давления и газовый фильтр.
- Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный микропроцессором (электронным кулачком) и встроенным блоком контроля герметичности; возможность соединения eBus.
- Дисплей отображения рабочей последовательности и кода ошибки в случае блокировки горелки.
- Контроль наличия пламени посредством электрода ионизации, гнездо для соединения микроамперметра.
- 7-штырьковый разъем для электрического питания и соединения линии термостатов с горелкой, 4-штырьковый разъем для управления второй ступенью или электронным регулятором мощности.
- Уровень защиты электроустановки IP40. Звуконепроницаемая защитная крышка.
Стандартная комплектация:
Комплект крепления горелки к котлу (фланец, прокладка, 4-х и 7-полярный штекер).
