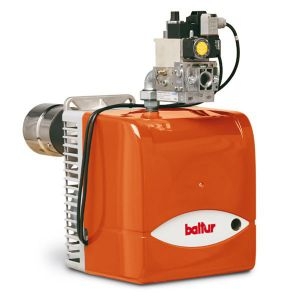

Газовые горелки BTG LX

• Газовая горелка с низкими выбросами оксидов азота и CO (класс III) в соответствии с требовании европейского норматива EN676.
• Двуступенчатая прогрессивная. Возможность функционирования в модуляционном режиме посредством установки автоматического регулятора RWF40 (заказывается отдельно вместе со специальным набором для модуляции).
• Способна работать с любым типом камеры сгорания.
• Образование газовоздушной смеси в воздуходувной трубе.
• Воздуходувная труба возврата сожженного газа, способная достигать очень низких значений выделения загрязняющих веществ, в частности оксидов азота (Nox).
• Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
• Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.
• Минимальная и максимальная регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
• Возможность добавления устройства для контроля уплотнения клапана.
• Горелка оснащена 4-штырьковым и 7-штырьковым разъемами, фланцем и изоляционной прокладкой для крепления к котлу.

1. Часть вентилятора из алюминиевого сплава.
2. Высокоэффективный центробежный вентилятор.
3. Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха и автоматическим закрытием при останове горелки.
4. Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
5. Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
6. Окошко для контроля пламени.
7. Монофазный электромотор для вентилятора.
8. Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
9. Газовая рампа с цельным модуляционным блоком, оснащенная клапаном функционирования и безопасности, реле минимального давления, регулятором давления и газовым фильтром.
10. Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN298.
11. Проверка наличия пламени через ионизацию электродов.
12. Розетка с 7 контактами для электропитания горелки и термостата и розетка с 4 контактами для контроллера второй ступени или для соединения регулятора.
13. Подготовлена для подключения к микроамперметру с ионизационным кабелем.
14. Уровень защиты электроустановки IP40. Звуконепроницаемая защитная крышка.

Примечания:
1) Автоматическое перекрытие доступа воздуха в топку.
**) Минимальное давление на входе в рампу, необходимое для работы горелки на максимальной мощности при противодавлении в камере равным 0.
***) Максимальное давление газа на входе в регулятор давления.
Теплотворная способность природного газа при 0°C, 1013 мбар: Hi = 35,80 МДж/м3 = 8550 ккал/м3.
