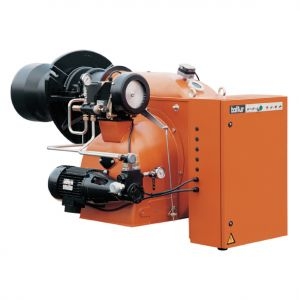

Дизельная горелка GI 510 DSPG

Технические и функциональные характеристики

• Горелка для светлых нефтепродуктов.
• Двуступенчатая прогрессивная.
• Способная работать с модуляцией мощности при помощи встроенного автоматического регулятора RWF40,
• установленного на панели управления (заказывать отдельно со специальным модуляционным комплектом).
• Способна работать с любым типом камеры сгорания.
• Механическая атомизация высокого давления топлива.
• Способность достигать максимальных значений сгорания путем регулировки воздуха в камере сгорания и воздуходувной трубе.
• Упрощенное управление благодаря тому, что блок распыления может быть снят без необходимости демонтажа горелки с котла.
• Минимальная и максимальная регулировка потока для первой и второй степени при помощи электросервомотора с задержкой закрытия клапана для предотвращения рассеивания тепла в дымоход.
• Оборудована о одним фланцем, одной изолирующей перемычкой для крепления котла, двумя гибкими шлангами, одним линейным фильтром. Форсунки в комплект не входят и заказываются отдельно в зависимости от необходимого потока.

Конструктивные характеристики

1. Часть вентилятора из алюминиевого сплава.
2. Высокоэффективный центробежный вентилятор.
3. Впускное устройство для воздуха горения с устройством регулировки потока.
4. Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
5. Трехфазный электромотор для вентилятора и другой для насоса.
6. Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
7. Электрический сервомотор с механическим кулачком для одновременного регулирования воздуха горения и топлива.
8. Шестеренный насос с регулятором давления.
9. Блок распыления с магнитом для контроля возвратных шпилек выпускного отверстия/форсунки.
10. Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.
11. Проверка наличия пламени через фотосопротивление.
12. Клеммный блок для подачи электричества и терморегулирования горелки, а также для контроля второй ступени и соединения с электронным регулятором мощности.
13. Уровень защиты электроустановки IP40.


1. Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
2. Панель управления состоящая из переключателя вкл/выкл, переключателя автом/ручна. И мин./макс, индикатора работы и блокировки.

Рабочий диапазон горелки (график):

Жидкотопливный фильтр, гибкие топливные шланги, комплект крепления.

Примечания:
1) Автоматическое перекрытие доступа воздуха в топку при остановке работы горелки.
2) Номинальная калорийность дизельного топлива: Hi = 42,70 МДж/кг = 10 200 ккал/кг.
