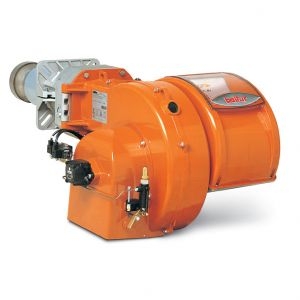

Дизельная горелка TBL 85 P DACA

Технические и функциональные характеристики

• Горелка для светлых нефтепродуктов.
• Двуступенчатая (высокое/низкое пламя).
• Способна работать с любым типом камеры сгорания.
• Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
• Механическая атомизация высокого давления топлива.
• Отличные результаты горения благодаря регулировке воздушной заслонки и головки горения.
• Головка горения с частичной рециркуляцией сгоревших газов позволяет достичь низких выбросов оксидов азота (класс II в соответствии с нормативом EN676).

1. Легкое обслуживание благодаря наличию шарнира и открытию горелки в любую сторону (вправо или влево) для удобного вынимания узла распыления без надобности в демонтаже горелки.
2. Электрический щит из легкого сплава алюминия, соединяемый посредством 4- и 7-штырькового разъемов.
3. Электропроводка класса защиты IP55.
4. Горелки моделей DACA и TBL 210 оснащены устройством закрытия воздушной заслонки при останове горелки во избежание рассеивания тепла через дымоход.
5. Горелка оснащена фланцем и изоляционной прокладкой для крепления к котлу, двумя шлангами, фильтром линии, двумя форсунками, 4-штырьковым и 7-штырьковым разъемами.

Конструктивные характеристики

1. Часть вентилятора из алюминиевого сплава.
2. Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
3. Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
4. Устройство из фонопоглощающего материала для сокращения шума вентилятора (вариант DACA).
5. Шестеренный насос с регулятором давлнеия, клапаном остановки подачи топлива и клапаном безопасности.
6. Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.
7. Проверка наличия пламени через фотосопротивление.
8. Розетка с 7 контактами для электропитания горелки и поключения термостата и розетка с 4 контактами для контроля 2 ступени.
9. Электропроводка класса защиты IP40, для модели DACA ? IP44.

1. Центробежный вентилятор высокой производительности из легкого сплава алюминия.
2. Воздухозаборник спроектирован так, чтобы достигалась оптимальная линейность потока воздуха при открытии заслонки.
3. Окошко для контроля пламени.
4. Трехфазный электромотор для вентилятора и насоса.
5. Регулировка расхода воздуха на первой и второй ступенях посредством гидравлического привода, для вариантов
6. исполнения DACA и TBL 210 при помощи электрического сервопривода.
7. Щит управления с мнемосхемой функционирования и яркими контрольными лампочками функционирования и блокировки, выключателем пуска/останова и кнопкой разблокировки горелки.
8. Электрические соединения выполнены на печатной схеме, включающей тумблер 1-й/2-й ступеней, 7-штырьковый разъем
9. для соединения линии термостатов горелки, 7-штырьковый разъем для управления второй ступенью.

Варианты по запросу

Устройство закрытия воздушной заслонки при останове горелки во избежание рассеивания тепла через дымоход, функционирование на биодизеле

Рабочий диапазон горелки (график):

Стандартная комплектация:

Гибкие топливные шланги, форсунки, комплект крепления горелки к котлу (фланец, прокладка), четырехполярный и семиполярный штекеры.

Примечания:
1) Глушитель шума на входе воздуха в горелку.
2) Горелка оборудована устройством перекрытия доступа воздуха в топку.
3) Биодизель в соответствии с Европейскими нормами EN 14213-FAME.
4) Номинальная калорийность дизельного топлива: Hi = 42,70 МДж/кг = 10 200 ккал/кг.
