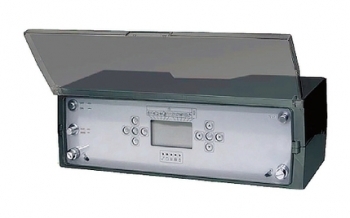

Описание работы пульта управления RIELLO 5000 CL/M
Работа с учетом климатических условий означает схему работы зависящую от внешних погодных условий. Пульт комплектуется датчиком температуры на улице.
Прибор состоит из двух частей:
- электронный цифровой блок управления;
- термостатическая часть для контроля максимальной температуры в котле.
При полном автоматическом режиме работы пульт управления осуществляет следующие функции контроля и управления:
- Режим работы котла «лето/зима/ожидание». В положении "зима", работают системы производства горячей воды и отопления. В положении "лето" — только производство горячей воды. Положение "ожидание" создает условия для незамерзания всей системы отопления и бойлера.
- Полное отключение или поддержание температуры котла. При этом пульт управления поддерживает температуру в котле или минимально возможную, или заданную пользователем, в зависимости от того, включена или выключена данная функция.
- Функция "выход на режим" предполагает плавный подогрев котла, без холодных зон, после длительного простоя агрегата. Это необходимо для правильной работы циркуляционного насоса.
- Управление рециркуляцией бойлера-аккумулятора. При этом электроника поддерживает температуру сантехнической воды в удаленных от бойлера точках в горячем состоянии. Работает рециркуляционный насос системы отопления.
- Управление производством горячей (сантехнической) воды "параллельно / с приоритетом". Работа "с приоритетом" означает первоначальный нагрев сантехнической воды в бойлере. "Параллельная" работа поровну производит тепло для контура отопления и для горячей воды.
- Режим "антилегионелла" служит для защиты от образования бактерий в сантехнической воде. При этом один-два раза в неделю можно поднять температуру воды в бойлере выше порогового значения — 65 ?С.
- Управление циркуляцией сантехнической воды. Задается режим работы рециркуляционного насоса системы отопления. Можно запрограммировать таймер работы на день/неделю.
- Функция обслуживания горелки. Программируется время работы горелки без технического обслуживания, после которого начнет гореть индикатор необходимости планового обслуживания.
- Для двухступенчатых горелок предусмотрена функция управления 2-й ступени для выбора наиболее оптимального режима ее подключения для повышения КПД и эффективности отопления.
- Функция управления антиконденсационным насосом.
- Управление работой модуляционной горелкой. По сложной схеме (ПИД-регулирование) происходит управление 1-й ступенью работы горелки и модуляцией мощности в зависимости от потребления измеряемых и заданных параметров.
- Защита от замерзания. Данная функция исполняется независимо от режима "лето", "ожидание", "ручное управление". Срабатывание идет по показанием датчиков температуры.
- Функция сброса тепла. Применяется для защиты от перегрева, который может произойти даже из-за инерции системы отопления. При этом сброс происходит в ветку (бойлер, система отопления, следующий контур тепла) которая последней запрашивала подачу тепла.
- Защита от заклинивания ротора циркуляционного насоса. Периодически включается циркуляционный насос системы. Это очень важно в период относительного протсоя, например летом.
В режиме ручного управления работают следующие функции:
- регулирование температуры котла происходит только от термостата.
- Работа циркуляционного насоса зависит от положения переключателя "Зима/лето".
- Вода в бойлере подогревается котловой водой до температуры заданной на термостате.
- Горелка работает только на 1-й ступени, даже если она модуляционная.
